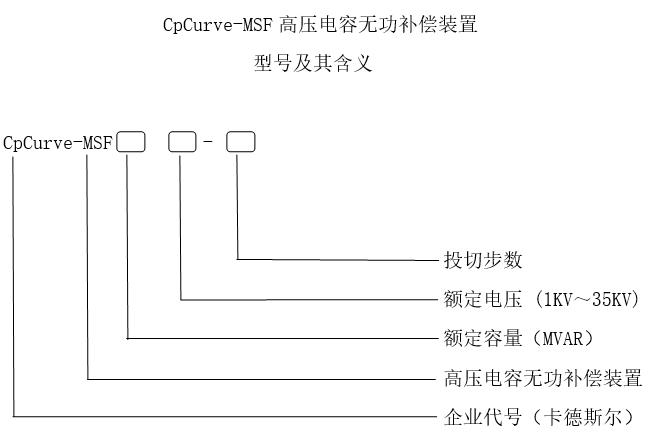

型號說明

產品概述

CPCURVE型高壓電容無功補償裝置用于額定電壓1KV-35KV工頻電力系統中，作為并聯電容器組，補償系統中的感性無功，用以提高電網功率因數，改善配電電壓質量，減少損耗，增加電力設備的供應能力，以獲得配電系統安全可靠經濟的運行，并串加電抗器具有抑制諧波的功能，確保裝置自身和相連電網的安全可靠運行。

CPCURVE型高壓電容無功補償裝置采用微機保護裝置進行保護，具有兩相電流差動保護和開口三角保護功能，每組電容器故障時微機保護單元切除并閉鎖改組電容器，其他電容器組正常運行。

產品特點

1.裝置主要有高壓并聯電容器組、串聯電抗器、電容器投切開關真空接觸器、電流互感器、氧化鋅避雷器、無功補償自動補償控制器、電容器專用微機保護單元、數字電壓電流表、溫控風機裝置、電磁鎖傳感器絕緣子、柜體附件等組成

2.裝置采用先進的數碼分組方式，對不同容量的電容器進行二進制編碼，通過自動尋優組合，能以最少的電容器組數和最少的高壓真空開關實現最多級數的調容，不至于引起成本的大幅度提高，具有很好的性價比。

3.放電線圈并聯在電容回路，當電容器組從電源退出運行后，能使電容器上的剩余電壓在五秒內自額定電壓峰值降低50V一下

4.串聯電抗器串聯在電容器回路中，以限制投切電容器組中的高次諧波，降低合閘涌流。

5.結構設計合理，熱，動穩定性好，柜式的帶電顯示裝置主要用于顯示裝置的帶電狀態，并有程序鎖，觀察窗，具有強制閉鎖功能。

6.采用高壓無功補償控制器自動控制電容器的投切，自動化程度高，測量、顯示、控制、通信功能齊全，可根據無功功率投切電容器組，自動補償負荷無功功率，無需人工干預，功率因數在0.95以上，在外部故障或停電自動退出，送電后自動恢復運行

7.裝置允許在由于過壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行。

性能特點

采用優質三相電力電容器，運行溫升低，放電起始電壓高，密封性好，可靠性高

電容器內置放電元件，補償裝置脫離電網后，3分鐘內可講殘留電壓降低在50v以下

改善用電設備的功率因數，能提高到0.95以上，可降電流10-20%

提高設備運行效率，減少線路無功損耗

改善供電質量，提高電氣設備出力，提高變壓器負載率和電器設備的效率，增加供電能力

配有高壓帶電顯示器，電磁鎖，觀察窗，具有強制閉鎖功能

結構設計合理，使用方便，可與電機同步投切

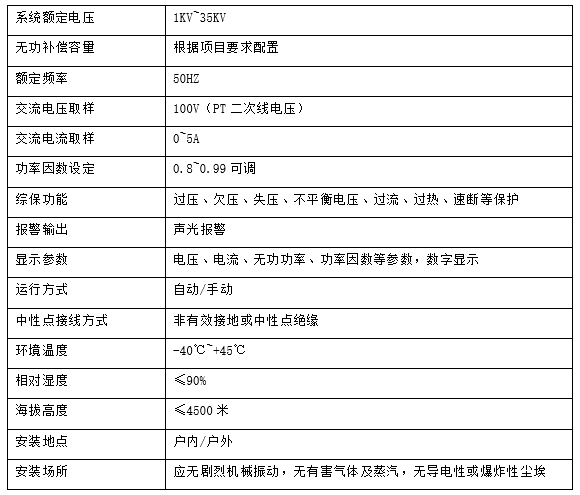

技術參數

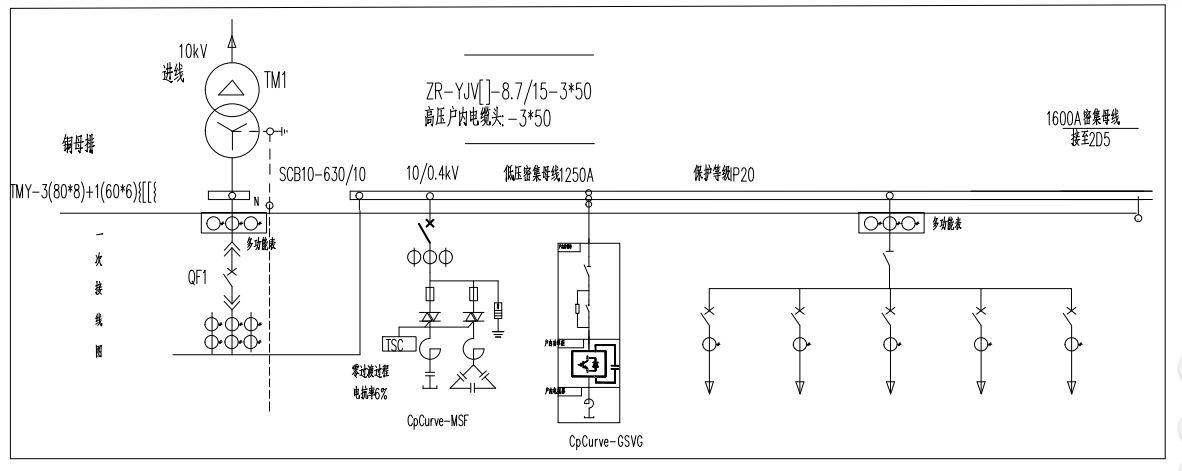

系統示意圖
